Нюансы монтажа и подключения светильников Армстронг

Светодиодные светильники Армстронг используют для освещения офисов, магазинов, учебных заведений, административных, складских и других помещений. Их можно устанавливать в ячейки подвесного потолка, монтировать накладным способом или подвешивать на тросах. Способ установки зависит от конструкции потолка и конкретной модели светильника.

Монтаж светильников Армстронг обычно не требует сложного оборудования, однако при подключении необходимо соблюдать требования электробезопасности и рекомендации производителя. Перед началом работ электропитание линии отключают и проверяют отсутствие напряжения.

Какие светильники устанавливают в потолок Армстронг

Для потолочных систем типа Armstrong чаще всего используют светодиодные панели, размеры которых соответствуют стандартным ячейкам подвесного потолка. Один из наиболее распространённых форматов — панели размером около 600 × 600 мм.

Современные светодиодные панели Армстронг обеспечивают равномерное освещение и подходят для помещений, где свет используется продолжительное время. При выборе учитывают размеры корпуса, мощность, световой поток, цветовую температуру, степень защиты и способ монтажа.

Перед покупкой также желательно рассчитать необходимое количество светильников с учётом площади помещения, высоты потолка, назначения пространства и требуемой освещённости.

Способы установки светильников Армстронг

Основные варианты монтажа:

• встраивание в ячейку подвесного потолка;

• накладная установка;

• подвесной монтаж на тросах.

Конкретный способ должен быть предусмотрен конструкцией выбранного светильника или дополнительным монтажным комплектом.

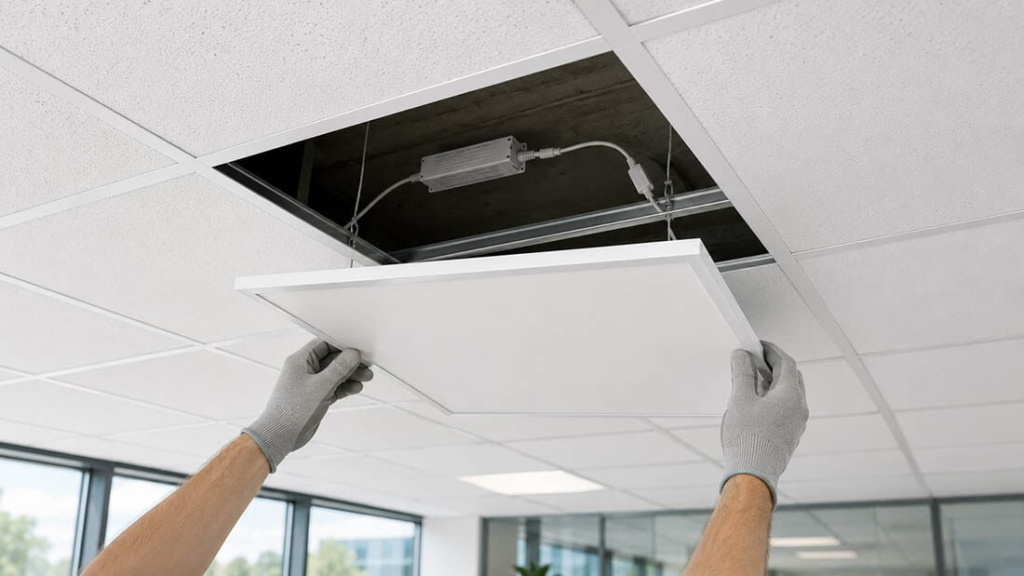

Установка светильника Армстронг в подвесной потолок

Это наиболее распространённый вариант. Светодиодную панель устанавливают вместо одной из потолочных плит.

Перед монтажом необходимо проверить, соответствует ли размер светильника размеру ячейки потолочной системы и подходит ли выбранная модель для встраиваемой установки.

Порядок работ обычно следующий:

1. Отключают питание осветительной линии.

2. Снимают потолочную плиту в месте установки светильника.

3. Подводят кабель питания и определяют место для размещения драйвера.

4. Выполняют электрическое подключение согласно схеме производителя.

5. Аккуратно устанавливают панель в ячейку подвесного потолка.

6. Проверяют расположение проводов, соединений и драйвера.

7. После завершения работ подают питание и проверяют работу светильника.

Провода должны быть уложены без натяжения и защищены от повреждений. Драйвер следует размещать так, чтобы при необходимости к нему оставался доступ для обслуживания или замены.

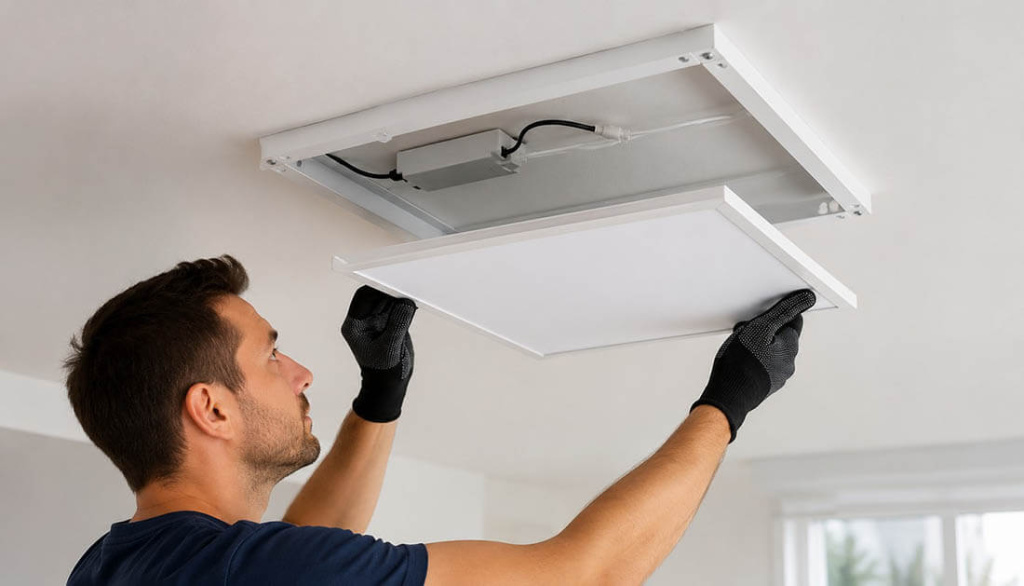

Накладной монтаж светильника Армстронг

Если подвесного потолка нет, некоторые модели LED-панелей можно установить накладным способом с помощью специальной монтажной рамки.

Рамку закрепляют на потолке или другой поверхности, внутрь заводят кабель питания и размещают драйвер. После подключения панель устанавливают в подготовленную конструкцию.

Такой вариант подходит для бетонных, гипсокартонных и других потолков, где нет стандартной подвесной системы Armstrong.

Перед покупкой рамки необходимо проверить её совместимость с размерами и конструкцией конкретной панели.

Подвесная установка на тросах

Некоторые светодиодные панели можно устанавливать на специальных тросовых подвесах. В этом случае светильник располагается ниже основного потолка.

Такой способ применяют в помещениях с высокими потолками, офисах, торговых залах и современных интерьерах, где осветительные приборы являются частью оформления помещения.

Высоту подвеса выбирают с учётом назначения помещения, расположения рабочих зон и необходимого уровня освещённости. Крепления и подвесы должны быть рассчитаны на массу устанавливаемого оборудования.

Как подключить светодиодный светильник Армстронг

Светодиодная панель обычно работает через совместимый драйвер — источник питания, который обеспечивает необходимые для светодиодов параметры тока и напряжения.

Общая схема подключения выглядит так:

электрическая сеть → драйвер → светодиодная панель.

При этом схема подключения конкретной модели может отличаться, поэтому ориентироваться необходимо на маркировку оборудования и инструкцию производителя.

Перед подключением следует:

• отключить электропитание;

• проверить соответствие напряжения сети характеристикам оборудования;

• осмотреть кабели, разъёмы и соединения;

• использовать совместимый со светильником драйвер;

• выполнять подключение по схеме производителя;

• обеспечить возможность доступа к источнику питания после монтажа.

Не следует подключать светодиодные модули непосредственно к сети 220 В, если такое подключение не предусмотрено их конструкцией.

Работы с электрической сетью должны выполняться специалистом с необходимыми знаниями и квалификацией.

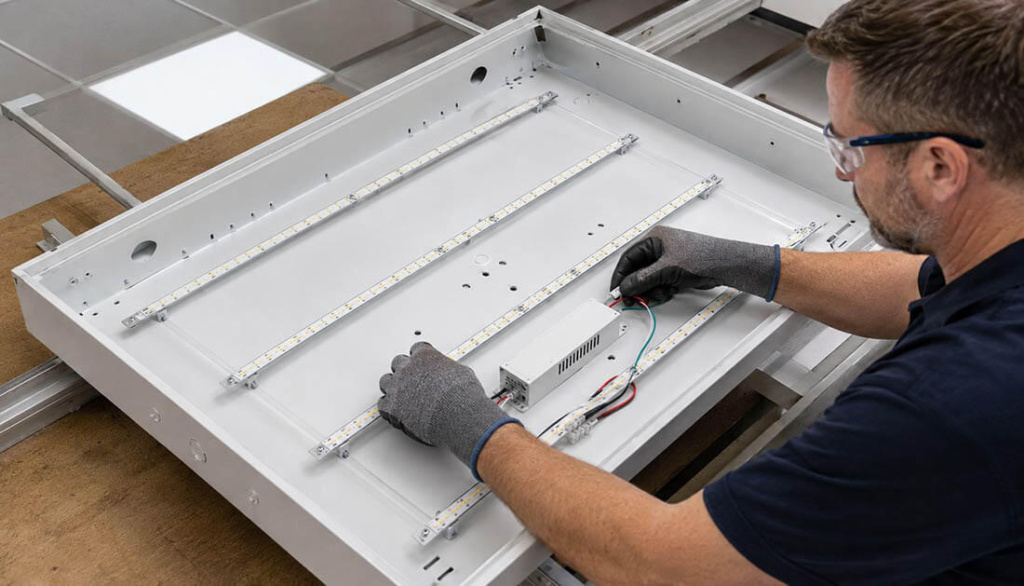

Как заменить люминесцентный светильник Армстронг на светодиодный

В некоторых случаях старый люминесцентный светильник можно не менять целиком, а модернизировать с помощью светодиодных линеек и подходящего блока питания.

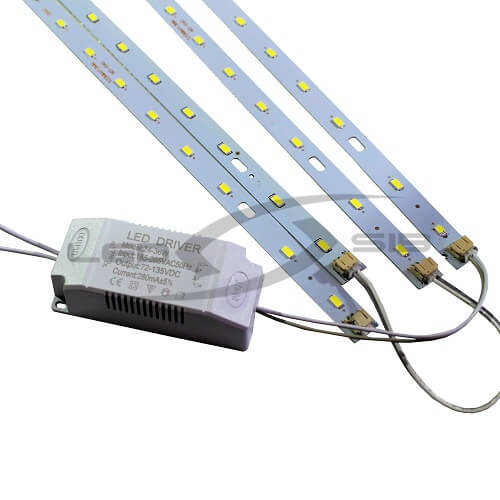

Если корпус светильника находится в хорошем состоянии и подходит для переоборудования, из него удаляют устаревшие источники света и элементы пускорегулирующей аппаратуры, которые больше не используются. Затем устанавливают комплект для светильников Армстронг, предназначенный для такой модернизации.

В состав комплекта могут входить светодиодные линейки и совместимый источник питания. Использовать следует только компоненты, рассчитанные на совместную работу.

Модернизацию необходимо выполнять в соответствии со схемой подключения конкретного комплекта. Нельзя произвольно изменять электрическую схему светильника или подключать LED-линейки напрямую к сети, если это не предусмотрено производителем.

Что проверить после установки

После завершения монтажа необходимо проверить:

• надёжность крепления светильника;

• правильность установки панели в потолочной ячейке или монтажной рамке;

• отсутствие натяжения и повреждений проводов;

• надёжность электрических соединений;

• правильность подключения драйвера;

• устойчивую работу светильника после включения;

• отсутствие выраженного мерцания, посторонних звуков и признаков перегрева.

Если светильник не включается или работает нестабильно, питание следует отключить и проверить соединения, драйвер и соответствие схемы подключения инструкции производителя.

Распространённые ошибки при монтаже светильников Армстронг

Одна из частых ошибок — выбирать светильник только по мощности. Этот параметр сам по себе не показывает, достаточно ли света будет в помещении. Необходимо учитывать также световой поток, высоту установки, площадь помещения и требуемый уровень освещённости.

Кроме того, при монтаже встречаются следующие ошибки:

• несоответствие размеров панели ячейке подвесного потолка;

• использование несовместимого драйвера;

• неправильное подключение проводов;

• размещение источника питания без возможности последующего доступа;

• ненадёжное крепление накладной рамки или подвесов;

• чрезмерное натяжение кабелей;

• проведение работ без отключения электропитания.

До начала монтажа стоит проверить комплектность оборудования, способ крепления светильника и заранее определить расположение электрических соединений и драйвера.

Преимущества светодиодных светильников Армстронг

Светодиодные панели получили широкое распространение в коммерческом и общественном освещении благодаря ряду особенностей:

• равномерному распределению света;

• экономичному энергопотреблению;

• большому выбору мощности и светового потока;

• небольшой высоте корпуса;

• возможности установки в стандартные подвесные потолки;

• различным вариантам монтажа.

При выборе светильника важно учитывать не только его мощность и стоимость, но также световой поток, размеры, цветовую температуру, степень защиты и условия эксплуатации.

Часто задаваемые вопросы

Как установить светильник Армстронг в подвесной потолок?

Если размеры панели соответствуют ячейке потолочной системы, одну из потолочных плит снимают и устанавливают на её место светильник. Предварительно подводят питание и выполняют подключение согласно инструкции производителя.

Можно ли установить светильник Армстронг без подвесного потолка?

Некоторые модели можно устанавливать накладным способом с помощью монтажной рамки или подвешивать на тросах. Необходимо убедиться, что выбранный способ предусмотрен конструкцией светильника.

Можно ли подвесить панель Армстронг на тросах?

Да, если модель панели допускает такой вариант монтажа. Для установки используют совместимый комплект подвесов и надёжное основание для их крепления.

Как подключается светодиодный светильник Армстронг?

Большинство моделей подключается через совместимый драйвер. Точная схема зависит от конструкции светильника, поэтому необходимо руководствоваться маркировкой и инструкцией производителя.

Можно ли переделать старый люминесцентный Армстронг в светодиодный?

В ряде случаев да. Если корпус подходит для модернизации, можно установить предназначенный для этого комплект светодиодных линеек с совместимым источником питания. Электрическую схему переоборудования следует выполнять в соответствии с инструкцией используемого комплекта.
